Visual | Moed!

Kunstproject Stelling van Amsterdam

Inleiding

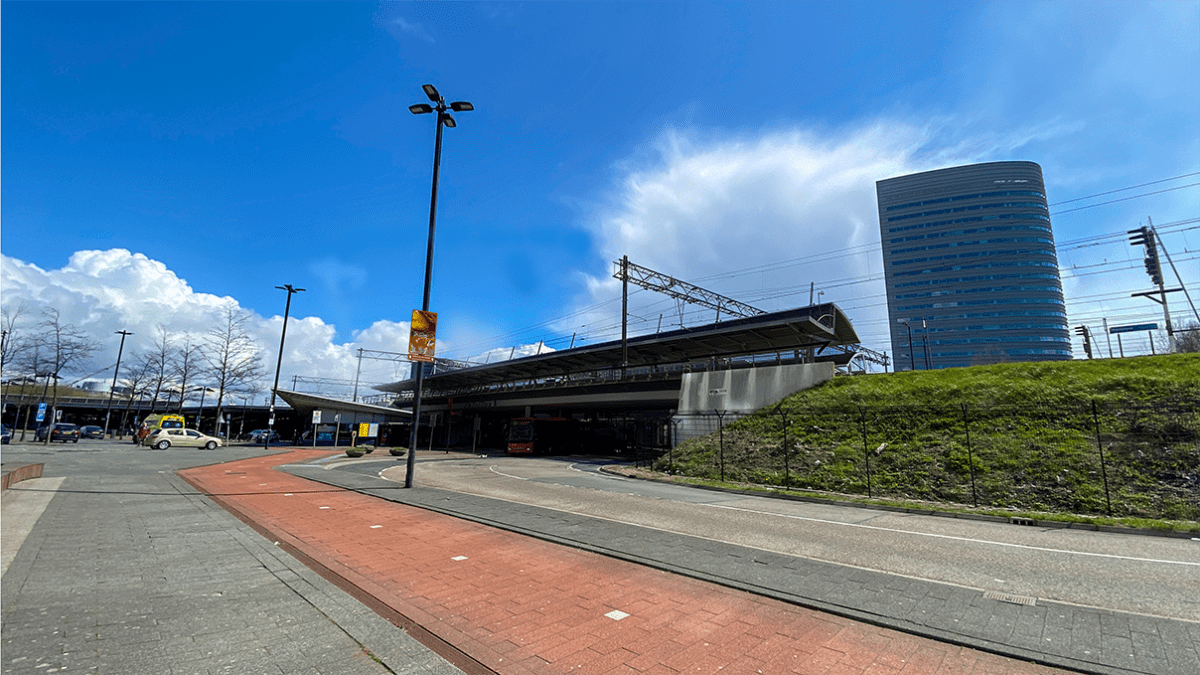

In opdracht van de provincie Noord-Holland en de Gemeente Haarlemmermeer wordt er op en rond station Hoofddorp een kunstwerk gerealiseerd.

Bij het station worden bruine toeristische borden geplaatst die verwijzen naar de Stelling van Amsterdam. Sommige borden geven de route aan met behulp van richtingpijlen. Ze hebben een klein formaat en hebben de vorm en kleur van standaard toeristische borden, waardoor ze herkenbaar zijn voor het publiek.

Wanneer je door Europa reist, kom je onvermijdelijk “Les Lieux de Mémoire” tegen. We kennen deze bruine borden uit Frankrijk, langs de snelweg naar het zuiden, met daarop aanduidingen van toeristische hoogtepunten die een bezoek waard zijn.

Deze toeristische borden worden herhaald en bevatten verschillende afbeeldingen die verwijzen naar de Stelling van Amsterdam.

Het kunstwerk bestaat uit verkeersborden die worden gemonteerd op lantaarnpalen en ander straatmeubilair.

Toelichting bebordingsplan

Het bebordingsplan bestaat uit drie secties.

      • Sectie 1 en sectie 3 van het bebordingsplan blijven ongewijzigd ten opzichte van het oorspronkelijke plan. Dit betekent dat de bestaande borden op die locaties behouden blijven en geen aanpassingen nodig hebben.
      • Wijziging 1: In sectie 2, die betrekking heeft op het station, vinden wel enkele wijzigingen plaats. De oorspronkelijke borden worden vervangen door drie sets borden langs het fietspad dat door het busstation loopt. Op elk van de drie te plaatsen palen worden twee borden aangebracht, met hun rug naar elkaar toe. Deze borden staan aan het begin, het midden en het einde van het busstation. Dit betekent dat er in totaal zes nieuwe borden worden geplaatst in sectie 2.
  • In sectie 3, waarin niets veranderd is behalve de nummering, wordt de telling van de borden aangepast vanwege de toevoeging van de nieuwe borden in sectie 2. Hierdoor wordt er doorgenummerd naar een totaal van 16 borden. Dit betekent dat er 16 borden in totaal zijn in het bebordingsplan, inclusief de oorspronkelijke borden en de nieuwe borden in sectie 2.
  • Wijziging 2: Het laatste bord, met de aanduiding XL, kan niet worden geplaatst op het talud van de NS. Hier wordt een aangepast voorstel voor gedaan.
  • Onderaan de pagina van het bebordingsplan vind je specificaties en een plattegrond. De plattegrond bevat een visuele weergave van de locatie met de verschillende secties en de geplande plaatsing van de borden.
  • Er kan een legenda worden geopend aan de linkerkant van de plattegrond, om de symbolen en beschrijvingen op de plattegrond te verklaren.

Sectie 1

  • 1 en 2: Aan de rechterkant van het fietspad, aan de zijde van Graan voor Visch,
  • Strokenbord wordt geplaatst op een lantaarnpaal bij de T-kruising van het fietspad.
  • 3 en 4: Aan de rechterkant van het fietspad, bij de entree van het station, worden ook borden geplaatst.

Sectie 2

Op deze locatie vervallen het grote XL-bord op het talud, het stationsbord met alleen tekst, en de locatie van de borden 5 en 6.

Hiervoor komen in de plaats:

  • Bord 5 en 6
  • Bord 7 en 8
  • Bord 9 en 10

Deze borden worden aan de linkerkant van het fietspad geplaatst, in de doorgang van het station. Hiervoor worden nieuwe palen geplaatst. De borden worden op een hoogte van 2,30 meter bevestigd.

Sectie 3

In deze sectie verandert er niets ten opzichte van het oorspronkelijke bebordingsplan, behalve de nummering van de borden. De nummering is aangepast omdat er extra borden zijn toegevoegd tussen de bestaande borden.

  • Bord 11 en 12
  • Strokenbord 4 en 5
  • Bord 13 en 14
  • Stroken bord 2 en 3
  • Stroken bord 1
  • Bord 15 en 16

XL bord

Het voorstel is om het grote bord, XL, te verplaatsen naar de Geniedijk aan de zijde van de richting Aalsmeer.

[ultimate_heading main_heading=”Specificaties”][/ultimate_heading]

Bord versie A

  • Bij versie A zitten er twee borden met de ruggen tegen elkaar
  • Informatiebord rechthoek 3:2 reflecterend + eigen opdruk
  • Aluminium met een dubbel omgezette rand
  • Bordrand in RAL kleur gecoat (zie optielijst)
  • Front reflecterend inclusief opdruk
  • Reflecterend: Klasse 1
  • 15 jaar garantie op folie
  • Anti graffitti laminaat
  • NEN EN 12899-1 RVV

Maten bord

  • 900×600 cm
  • Bruin RAL 8016

Soort bevestiging

  • Bordbeugel dubbelzijdig (2 per/set) Ø76mm
  • Aluminium scharnierbeugel  met RVS bouten en moeren.
  • extra brede verzinkt stalen klemplaat
  • 2 bouten M8 hart op hart 82 mm
  • set van 2 beugels voor montage (verkeers)borden met een dubbel omgezette rand tegen buismateriaal dubbelzijdig (rug-rug montage)

Bord versie B (strokenbord)

  • Aluminium strokenbord met een haaks omgezette rand
  • Reflecterend: Klasse 1
  • 15 jaar garantie op folie
  • Anti graffitti laminaat
  • NEN EN 12899-1 RVV

Maten bord

  • 1130x175mm
  • Bruin RAL 8016

Soort bevestiging

  • Bordbeugel standaard 48 mm
  • Aluminium scharnierbeugel (set 2 stuks) met RVS bouten en moeren
  • Met verzinkt stalen klemplaat
  • Geschikt voor diameter Ø48mm
  • Scharnierbeugelset (2 stuks) geschikt voor montage (verkeers)bord met een dubbel omgezette rand tegen buis of paal Ø48mm

Bord versie C

  • Informatiebord DOR rechthoek 4:3 reflecterend + eigen opdruk
  • Reflecterend: Klasse 1
  • RAL kleur bord(rand): bruin RAL8016
  • Incl. anti-graffiti laminaat
  • Maten bord
  • 3000 x 2000 mm, 4 delig
  • Soort bevestiging
  • Muurbeugelset RAL7042 Aluminium

Bord versie D

  • Aluminium versterkt kokerprofiel Verwijsbord
  • Reflecterend: Klasse 1
  • 15 jaar garantie op folie
  • Anti graffitti laminaat
  • NEN EN 12899-1 RVV

Maten bord

  • Nog af te stemmen met de NS
  • Bruin RAL 8016
  • Soort bevestiging
  • Nog af te stemmen met de NS

Bord versie E

  • Aluminium versterkt kokerprofiel Verwijsbord
  • Reflecterend: Klasse 1
  • 15 jaar garantie op folie
  • Anti graffitti laminaat
  • NEN EN 12899-1 RVV

Maten bord

  • 800x150mm
  • Bruin RAL 8016

Soort bevestiging

  • Bevestiging / Uitvoering: Eindbeugel links (rechts vlaggend) Dubbelzijdig uitgevoerd
  • Bevestiging / Uitvoering: Eindbeugel rechts (links vlaggend) Dubbelzijdig uitgevoerd

RVS klemband: Ø229-384mm | type HT6, 2 stuks

  • Deze plattegrond bevat een visuele weergave van de locatie met de verschillende secties en de geplande plaatsing van de borden.
  • Er kan een legenda worden geopend aan de linkerkant van de plattegrond, om de symbolen en beschrijvingen op de plattegrond te verklaren.
